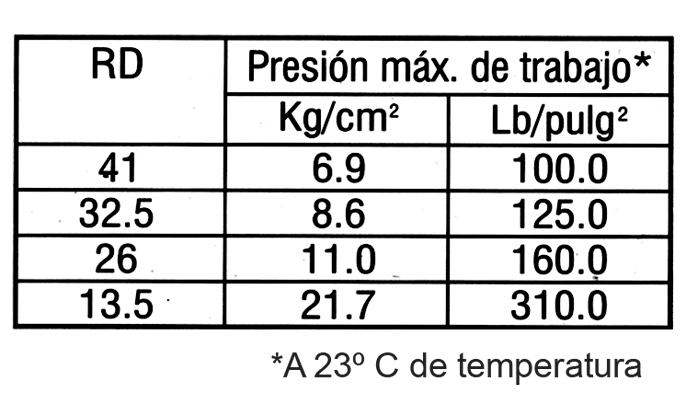

Diseñado en base al sistema de unidades inglesas. Se fabrican en diámetros que van desde 1 1/2" (38 mm) hasta 8" (200 mm). Su presión de trabajo va en función de la relació entre el diámetro exterior del tubo y su espesor de pared. (RD).
Basándose en lo anterior, se clasifican en RD 41, 32.5, 26 Y 13.5
Acoplamiento

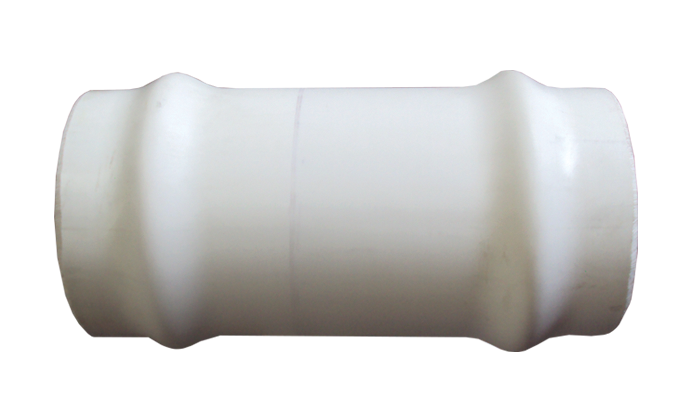

Para su acoplamiento se utiliza su sistema de unión espiga-campana con anillo de hule.
Este sistema se diseñó para que soporte la misma presión interna que la tubería, sirviendo también como cámara de dilatación. La eficiencia del sellado del anillo de hule aumenta con la presión hidráulica interna.
Funcionamiento
Compresión positiva, el segmento de goma se comprime hacia adelante y realiza un cierre más eficaz.
A mayor presión, mayor fuerza de cierre.
Aplicación
La línea hidráulica con campana tiene su principal aplicación en la conducción de agua potable, en líneas de conducción y distribución en ciudades, pueblos, fraccionamientos, ranchos, fincas, industrias, etc.
Algunas ventajas
·Bajos costos, no solo por ser más económico que los materiales convencionales, sino por su facilidad de manejo e instalación.
·Resistencia al impacto, por ser un material plástico posee una gran capacidad de absorción de esfuerzos.
·No transmite olor ni sabor, por lo cual no existe contaminación en los fluidos conducidos por allí.
